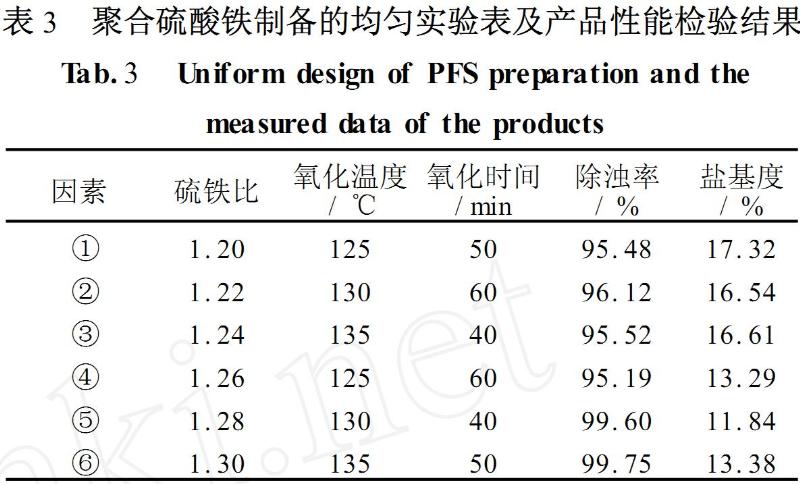

根據聚合硫酸鐵單因素實驗分析的結果，選取硫鐵比、反應溫度、氧化時間這三個因素的各個水平，然后選擇適宜的均勻設計表進行實驗（見表3）．

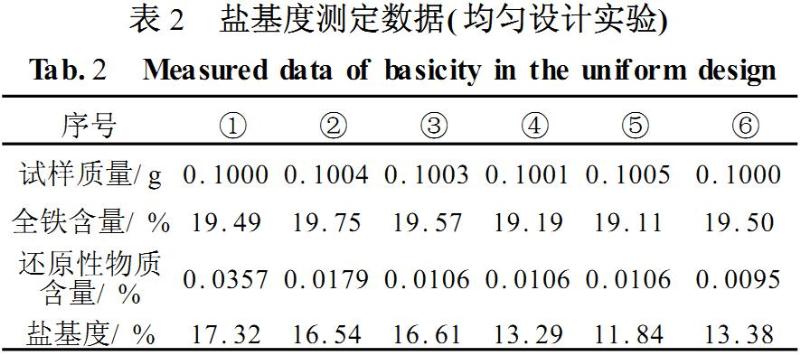

由表2和表3中可以看出，在上述條件下制得的聚合硫酸鐵樣品鹽基度均在國標規定的8.0～16.0的范圍內，而且色澤美觀（淡黃色），顆粒細膩．聚合硫酸鐵質量的優劣，主要取決于全鐵的含量和鹽基度，而以鹽基度為重，鹽基度越高，產品的聚合度越大，絮凝效果也越好，但鹽基度如果太高，Fe3+水解速度較快而使得產品使用時不穩定，表現為其溶解性不好，可以看出，[SO42-]／[Fe]t值從1.20，1.22，1.24，1.26,1. 28到1.30，隨著該值的增大，鹽基度大體上呈下降趨勢，前4個聚合硫酸鐵樣品的溶液水解程度都比較大，有較多氫氧化鐵生成溶液易渾濁，后2種聚合硫酸鐵樣品溶解后則形成清澈透明的紅棕色溶液．5號聚合硫酸鐵樣品的除濁率(99.60%)和6號聚合硫酸鐵樣品的除濁率(99.75%)接近，但6號樣品的鹽基度(13.38%)較5號樣品鹽基度(11.84%)高出不少，由直觀分析法選擇6號聚合硫酸鐵樣品為最佳產品。
關注更多關于聚合硫酸鐵制備實驗方面的相關信息，請關注華泉官網：www.debaoenamel.cn
