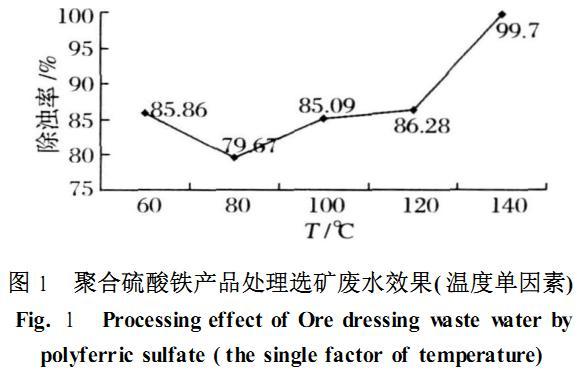

聚合硫酸鐵制備實驗中反應溫度單因素實驗。在其他因素相同情況下調節不同的氧化溫度制備一系列的聚合硫酸鐵．取選礦廢水原水各400 mL分裝于5個500mL燒杯中，分別測定各原水濁度（約2000 NTU）．加制備的聚合硫酸鐵(10gL-l)2mL(即50mgL-1聚合硫酸鐵)，在混凝實驗后測定水的濁度，然后計算除濁率，見圖1．
從圖1可以看出聚合硫酸鐵制備溫度在100℃，120℃，140℃時濁度去除率較高，在140℃條件下達99.7%．這是因為溫度越高，氧化反應進行迅速，在相同時間下二價鐵的轉化速率高，產品性能好，但是如果溫度太高，氧化劑分解加劇，從而二價鐵的氧化速率降低，另外，溫度越高，消耗的能量越多，考慮到聚合硫酸鐵成本以及實驗室的條件，在均勻設計實驗時選擇氧化溫度因素的3個水平為125℃，130℃和135℃。
想了解更多關于聚合硫酸鐵制備過程中的相關信息，請關注華泉官網：www.debaoenamel.cn
