華泉專家講述國標聚合氯化鋁鹽基度的測定方法

    鹽基度是聚合氯化鋁的一很重要的衡量指標，那如何來測定呢？華泉專家為大家詳細講述國標聚合氯化鋁鹽基度的測定。
    聚合氯化鋁鹽基度測定方法提要:在試樣中加入定量鹽酸溶液，以氟化鉀掩蔽鋁離子，以氫氧化鈉標準滴定溶液滴定。
    1、試劑和材料
    1.1鹽酸(GB/T622):c(HCI)約0.5mol/L溶液;
    1.2氫氧化鈉(GB/T629);c(NaOH)約0.5mol/L標準滴定溶液;
    1.3酚酞(GB/T10729):10g/L乙醇溶液:
    1.4氟化鉀(GB/T1271):500g/L溶液。
    移取25.OO mL試液A，置于250mL磨口瓶中，加20.00mL鹽酸標準溶液，接上磨口玻璃冷凝管，煮沸回流2min，冷卻至室溫。轉移至聚乙烯杯中，加入20mL氟化鉀溶液，搖勻。加入5滴酚酞指示液，立即用氫氧化鈉標準滴定溶液滴定至溶液呈現微紅色即為終點。同時用不含二氧化碳的蒸餾水做空白試驗。

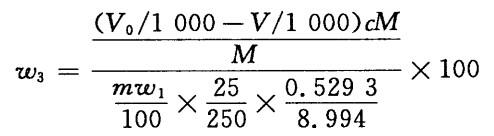

    聚合氯化鋁鹽基度以質量分數w₃計，數值以%表示，按下式計算

    式中：
    V_o—空白試驗消耗氫氧化鈉標準滴定溶液的體積的數值，單位為毫升(mL)；
    v—測定試樣消耗氫氧化鈉標準滴定溶液的體積的數值，單位為毫升(mL)；
    c—氫氧化鈉標準滴定溶液的實際濃度的準確數值，單位為摩爾每升(mol/L)；
    m—試料的質量的數值，單位為克(g)；
    w₁—測得的氧化鋁的質量分數，%；
    M—氫氧根[OH-]的摩爾質量的數值，單位為克每摩爾(g/mol)(M=16.99)；
    0 5293—Al₂O₃折算成Al的系數；
    8.994—的摩爾質量，單位為克每摩爾(g/mol）。
    聚合氯化鋁鹽基度測定允許差：取平行測定結果的算術平均值為測定結果，平行測定結果的絕對差值不大于2.0%。
